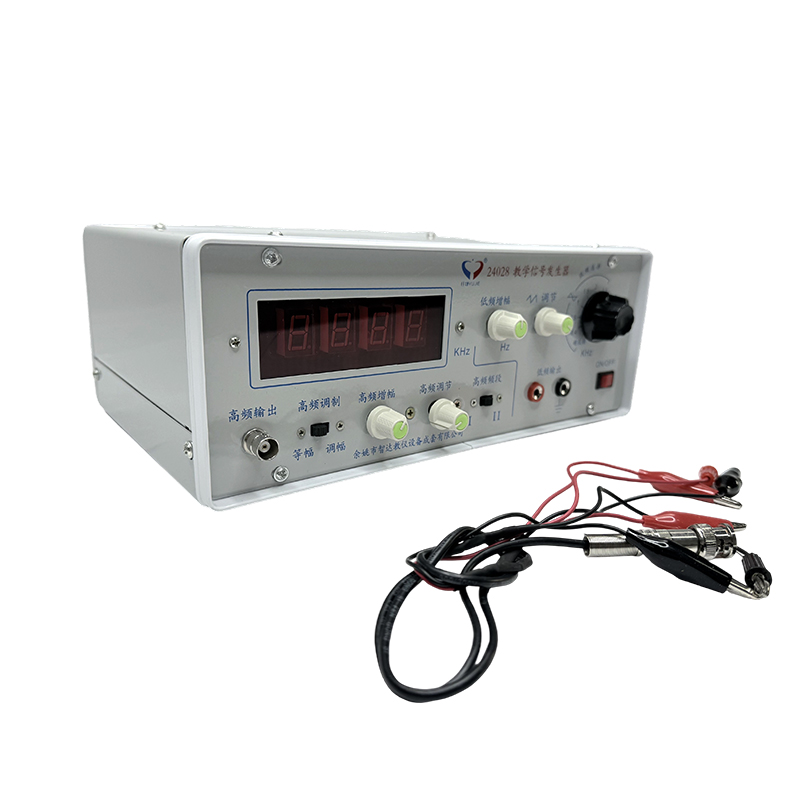

تعليم مولد الإشارة المعدات المادية للمدارس المهنية

نموذج:

X0096

منطقة التطبيق:

المعدات التجريبية لتدريس الفيزياء في المدرسة الثانوية

المعلمات الهامة:

الحجم: 310*210*140 مللي متر

الوزن: 2000 جرام

المواد: مكونات إلكترونية بلاستيكية معدنية

الملحقات : سلك

1. نطاق التردد العالي: 1--1) موجة جيبية عالية التردد: 400 كيلو هرتز ~ 170 كيلو هرتز قابلة للتعديل في الأقسام

1--2) موجة تعديل سعة التردد العالي: يمكن تعديل نطاقات الإشارة عالية التردد بواسطة إشارة الموجة الجيبية ذات التردد المنخفض لهذا الجهاز

1--3) نطاق التردد المنخفض: أ) الموجة الجيبية: 400 كيلو هرتز ~ 2.5 كيلو هرتز، قابلة للتعديل في خمسة مستويات ب) الموجة المربعة: 500 هرتز ~ 1.5 كيلو هرتز، قابلة للتعديل في ثلاثة مستويات ج) موجة مسننة: 500 هرتز ~ 3 كيلو هرتز، قابلة للتعديل باستمرار هـ) التردد المنخفض للغاية: موجة جيبية 0.3 ~ 0.5 هرتز

2 عرض التردد: شاشة رقمية مكونة من 4 أرقام مقاس 0.5 بوصة

3. جهد إشارة الخرج: 3--1) التردد العالي> 200 مللي فولت 3-2 التردد المنخفض أ) موجة جيبية> 600 مللي فولت (حمل 300 أوم) ب) موجة مربعة> 3Vpp (حمل 1KΩ) ج) موجة مسننة للوعاء> 2Vpp (حمل 1KΩ) هـ) تردد منخفض للغاية> 10Vp-p (بدون تحميل)

4. تشويه الموجة الجيبية: لم يتم ملاحظة أي تشويه واضح باستخدام راسم الذبذبات

5. كسب الخرج: كسب الخرج للترددات العالية والمنخفضة قابل للتعديل بشكل مستمر وبدون خطوات

6. بيئة العمل: درجة الحرارة: 0~40 درجة الرطوبة النسبية: <90%

7. مصدر طاقة العمل: 220 فولت ± 10%، 50 هرتز 8. وقت العمل: مستمر

الوظيفة:

في التجارب الفيزيائية، يمكن استخدام مولد الإشارة لتوليد موجات كهرومغناطيسية ذات ترددات مختلفة لدراسة خصائص انتشار الموجات الكهرومغناطيسية، وظواهر التداخل، وما إلى ذلك.

استخدم:

مولد إشارة التدريس هو مولد إشارة متعدد الوظائف يولد إشارات عالية التردد وإشارات تعديل عالية التردد وإشارات منخفضة التردد وإشارات منخفضة التردد للغاية. يحتوي جزء الإشارة ذات التردد المنخفض للأداة على ثلاثة مخرجات موجية: موجة مسننة وموجة مربعة وموجة جيبية. وهو مصمم خصيصًا للتجارب التوضيحية لتدريس الفيزياء المدرسية، والمدارس المهنية الثانوية المختلفة، ومدارس التكنولوجيا الإلكترونية، والتدريس، والبحث العلمي، وتجارب مجموعات الطلاب.‌
