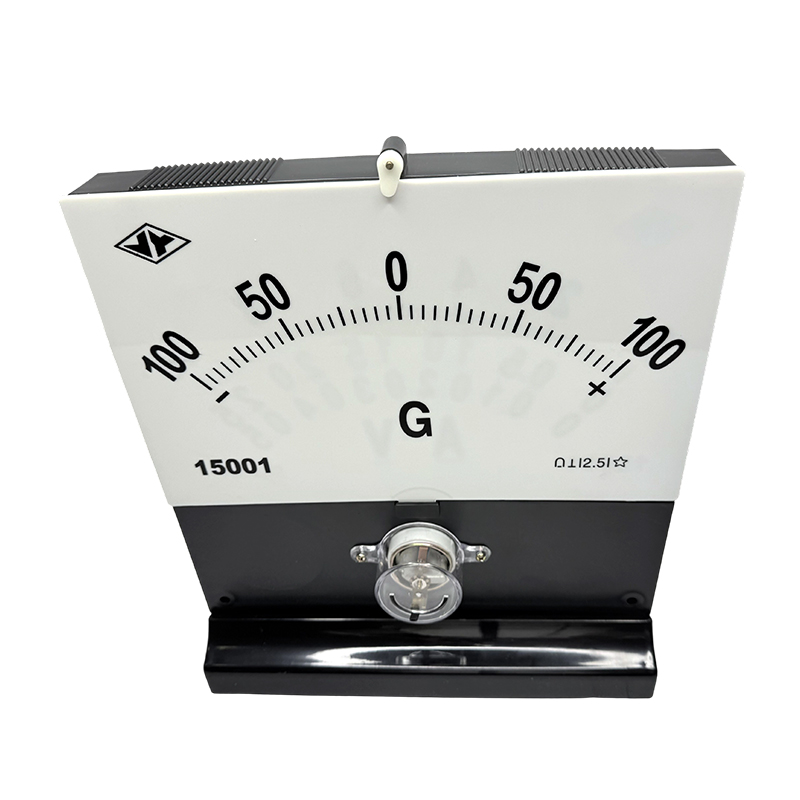

الأدوات التعليمية، معدات تجربة الدائرة الكهربائية الفيزيائية توضح مقياس التيار الكهربائي التناظري، الفولتميتر

نموذج:

X0008

منطقة التطبيق:

مناسبة لتجارب الفيزياء والكهرباء للطلاب

المعلمات الهامة:

الحجم: 345*315*145 مللي متر

الوزن: 1402 جرام

المواد: بلاستيك معدني

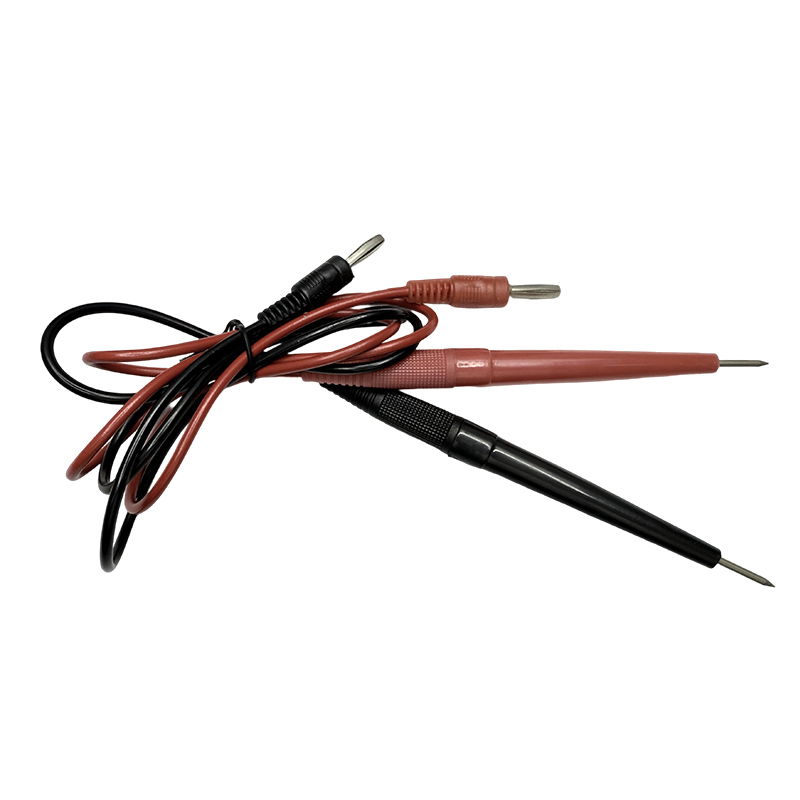

الملحقات : سلك

الوظيفة:

1. نطاق القياس:

G-100uA~0 100uA

DCA: 0 ~ 200uA؛ 0 ~ 0.5A؛ 0 ~ 2.5A انخفاض الجهد 95mv

تيار مستمر: 0 ~ 2.5 فولت: 0 ~ 10 فولت، حساسية الجهد 5 كيلو أوم/فولت

2. دقة الأداة هي 2.5 مستوى

3. درجة حرارة عمل الأداة 0 درجة مئوية ~ 40 درجة مئوية ؛ درجة الحرارة ≥85%

4. الحماية ضد المجال المغناطيسي الخارجي هي المستوى الرابع

5. وقت التخميد ≥6S

الغرض:

مقياس توضيحي جديد مصمم لتعميم التعليم الإلزامي لمدة تسع سنوات. يمكن استخدامه لقياس تيار التيار المستمر والجهد المستمر، ويمكن استخدامه أيضًا كجلفانومتر. إنها أداة تعليمية مباشرة وبديهية لدراسة هيكل العدادات الكهرومغناطيسية في التدريس. يتميز جهاز القياس ببديهية جيدة، ورؤية عالية، وتشغيل سهل، وهيكل معقول. إنها تعتمد الهيكل المغناطيسي الداخلي للفولاذ المغناطيسي عالي الجودة لجعل الجهاز مستقرًا مغناطيسيًا وحساسًا للغاية وخفيف الوزن وسهل الحمل. يستخدم رأس العداد دائرة حماية من صمام ثنائي السيليكون لمنع تيار الحمل الزائد من إتلاف جهاز القياس. الهيكل ومبدأ العمل: العداد عبارة عن هيكل كهرومغناطيسي، يتكون بشكل أساسي من رأس عداد ودائرة قياس. يتكون رأس العداد من دعامة مغناطيسية داخلية، وحلقة مقرنة، وملف متحرك، ونابض شعر، ومقعد ذو طرف عمود، ومحمل مصنوع من الفولاذ المغناطيسي عالي الجودة. عندما يمر التيار عبر الملف المتحرك، يتم إنشاء مجال مغناطيسي يتفاعل مع المجال المغناطيسي الناتج عن القوس المغناطيسي الداخلي والنير لتوليد عزم الدوران، مما يتسبب في انحراف الملف المتحرك. عندما يكون عزم الدوران قصير التوازن مع القوة الناتجة عن النابض الشعري، يكون المؤشر في وضع التوازن، مما يشير إلى القيمة المقاسة. يتم تثبيت مقبض تعديل صفري ميكانيكي في الجزء الخلفي من العداد.
